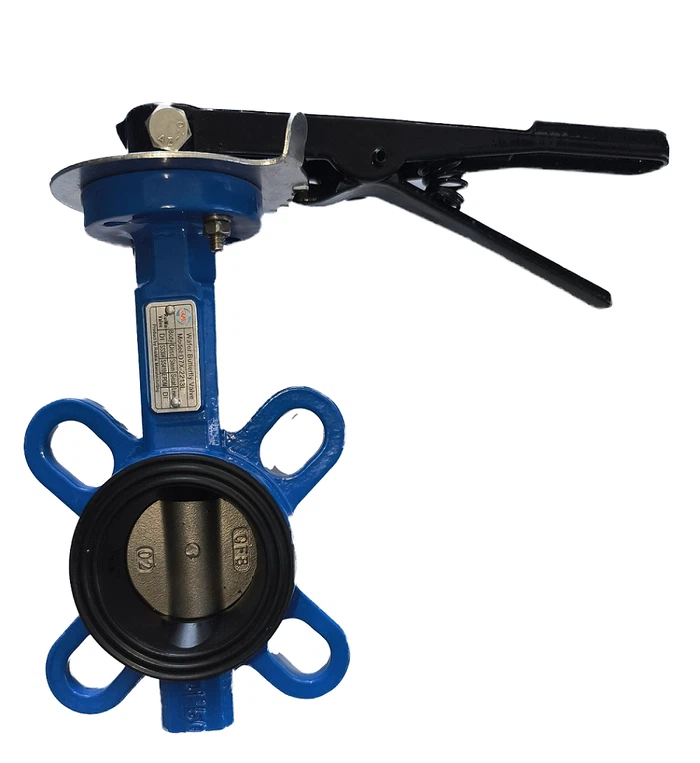

شیرهای پروانه ای

قطعات شیر ​​پروانه ای

اجزای اصلی شیر پروانه ای به شرح زیر است:

 بدنه سوپاپ

بدنه شیر بین فلنج‌های لوله نصب می‌شود - رایج‌ترین انواع اتصالات انتهایی فلنج، دولاگ و ویفر است.

 دیسک

دیسک سوپاپ متصل به بدنه سوپاپ است که به عنوان دروازه ای عمل می کند تا از جریان سیال جلوگیری کند یا دریچه گاز را کاهش دهد. می توان آن را معادل صفحه دروازه در یک شیر دروازه یا توپ در یک شیر توپی در نظر گرفت. دیسک معمولاً برای قرار دادن میل یا شفت سوپاپ سوراخ می شود. تغییرات زیادی در طراحی دیسک، جهت گیری و مواد برای بهبود جریان، آب بندی و/یا گشتاور عملیاتی وجود دارد.

 صندلی

بدنه دریچه داخلی با یک الاستومر قوی یا مهر و موم ضد نشتی فلزی پوشانده شده است که دیسک را برای بسته شدن کامل در موقعیت بسته نگه می دارد. پرکننده جوش داده شده از جنس استنلس استیل و صندلی‌های یک تکه میکرو-نشیمن‌شده-از مقاومت در برابر خوردگی- و فرسایش- سطح صندلی اطمینان می‌دهند.

 ساقه

شفت سوپاپ، که معمولاً به آن میل سوپاپ نیز گفته می شود، قطعه ای است که دیسک سوپاپ را به محرک متصل می کند و گشتاور را از طریق خود منتقل می کند.

 مهر و موم

مهر و موم ها در چندین رابط داخل شیر وجود دارند تا از مهر و موم محکم در حین کار اطمینان حاصل کنند یا برای طراحی انعطاف پذیرتر و مقرون به صرفه تر، رسانه فرآیند را از اجزای داخلی شیر جدا کنند.

آب بندی سطح نشیمنگاه سوپاپ توسط یک حلقه آب بندی الاستیک پیوسته-شکل T تضمین می شود که توسط یک حلقه پشت-روی دیسک سوپاپ برای جلوگیری از غلتیدن حلقه آب بندی ثابت می شود. در حالت بسته، حلقه آب بندی بر روی سطح نشیمنگاه سوپاپ فشرده می شود و یک مهر و موم محکم در انتهای بالادست و پایین دست ایجاد می کند. در حالت باز، حلقه آب بندی به دلیل طراحی غیرعادی دوگانه، کاملاً بدون تنش-است. با حذف تعامل بین رسانه فرآیند و میل/شفت سوپاپ، سیستم آب‌بندی شافت چند حلقه‌ای-O-آب‌بندی رایگان-در طول عمر شیر را تضمین می‌کند. علاوه بر این، اجزای کوچکتر و رایج تر مانند بوشینگ ها، بلبرینگ ها و بست ها نیز وجود دارند که بخشی از ساخت اکثر شیرهای دیگر هستند. جزئیات برخی از اجزای سمت محرک مانند دستگیره ها، اهرم ها، گیربکس ها و چرخ های دستی در قسمت درایو پوشش داده شده است.

اصل کار شیر پروانه ای

ساختار شیر پروانه ای نسبتا ساده است و جریان سیال با چرخش دیسک شیر کنترل می شود. در حالت بسته، دیسک سوپاپ سوراخ سوپاپ را مسدود می کند، در حالی که در حالت باز، دیسک شیر عمود بر جهت جریان است تا جریان جریان پیدا کند. دریچه‌های پروانه‌ای معمولاً قابلیت‌های جریان دو طرفه و قطع را فراهم می‌کنند. با این حال، آنها پر سوراخ نیستند، که آنها را برای خوک زدن یا پاک کردن نامناسب می کند. جنس بدنه اصلی چدن داکتیل است و سطوح داخلی و خارجی آن با پوشش پودری اپوکسی پوشانده شده است. بسته به الزامات و مشخصات کاربردی خاص، شیرها معمولاً توسط چرخ دستی، چرخ دنده یا محرک یا ترکیبی از آنها کار می کنند. در ادامه این مقاله به روش های درایور خواهیم پرداخت.

کاربرد شیرهای پروانه ای

آنها به طور گسترده در رسانه ها و صنایع مختلف فرآیند به ویژه آبرسانی، جمع آوری و توزیع و ایستگاه های پمپاژ استفاده می شوند و موارد استفاده گسترده ای به ویژه در جداسازی جریان دارند.

نوع شیر پروانه ای

هنگام بحث در مورد انواع شیر پروانه ای دو موضوع کلیدی وجود دارد: بدنه شیر و افست ساقه. بدنه شیر به روش اتصال بین بدنه شیر و خط لوله اشاره دارد و آفست میل سوپاپ به این موضوع اشاره دارد که آیا میل سوپاپ از مرکز دیسک شیر عبور می کند یا آفست است.

انواع بدنه شیر پروانه ای عبارتند از:

 فلنج دوبل

این طرح معمولاً در شیرهای پروانه ای بزرگتر استفاده می شود.  ویفر: مقرون به صرفه ترین-طراحی؛ بین دو فلنج لوله قرار گرفته است.

 تک فلنج

این طرح با استفاده از پیچ و مهره هایی که از سوراخ شیر عبور می کنند به دو طرف لوله متصل می شود.

 سبک لوگ

این طرح دارای درج های رزوه ای است و برای اتصال فلنج لوله به هر طرف از پیچ و مهره استفاده می کند. مناسب برای برداشتن لوله ها از یک طرف بدون تاثیر بر طرف دیگر.

 بدون فلنج

این طرح مانند نوع ویفری بین دو فلنج لوله قرار گرفته است.

 انتهای جوش لب به لب

برای جوش مستقیم به لوله آماده شده است.

 بخش U{0}}شکل

همچنین بین فلنج های لوله قرار گرفته است، مناسب برای خدمات انتهایی--خط.
